# Kebutuhan Listrik Videotron: PSU, MCB, Kabel dan Pembagian Beban
Dalam pemasangan videotron, kualitas LED Display bukan satu-satunya hal yang perlu diperhatikan. **Sistem kelistrikan** juga menjadi bagian penting agar layar dapat bekerja stabil, aman, dan mudah dirawat.
Videotron terdiri dari banyak modul LED yang membutuhkan suplai listrik melalui **Power Supply Unit (PSU)**. Daya tersebut kemudian didistribusikan melalui panel, MCB, kabel power, dan koneksi ke masing-masing cabinet atau module.
Jika kebutuhan listrik tidak dihitung dengan benar, berbagai masalah dapat muncul, seperti **MCB sering trip, tegangan drop, kabel panas, power supply bekerja terlalu berat, brightness tidak stabil, hingga kerusakan komponen**.
Karena itu, perencanaan listrik videotron sebaiknya dilakukan sejak awal proyek.
---
# Komponen Utama Sistem Listrik Videotron
Secara sederhana, sistem kelistrikan videotron dapat digambarkan sebagai:
**Sumber PLN → Panel Listrik → MCB → Kabel Power → PSU → LED Module**
Selain jalur utama tersebut, sistem biasanya juga dilengkapi dengan sistem grounding dan perangkat proteksi yang sesuai dengan desain instalasi.
Komponen yang perlu diperhatikan antara lain:
* Power Supply Unit (PSU)
* MCB
* Kabel power
* Distribution box/panel
* Terminal atau konektor
* Grounding
* Proteksi listrik
* Pembagian beban
Setiap komponen harus dipilih berdasarkan kebutuhan daya dan konfigurasi videotron.
---
# Apa Itu PSU pada Videotron?
**PSU (Power Supply Unit)** berfungsi mengubah tegangan listrik AC dari sumber listrik menjadi tegangan DC yang dibutuhkan oleh LED module dan komponen elektronik lainnya.
Pada banyak LED Display, PSU memiliki fungsi utama untuk menyediakan tegangan DC sesuai kebutuhan sistem, misalnya sekitar **5V DC** pada konfigurasi LED module tertentu.
Namun, tegangan dan spesifikasi PSU harus mengikuti produk yang digunakan. Jangan mengganti PSU hanya berdasarkan bentuk fisiknya tanpa memastikan spesifikasi output sesuai.
---
# Menghitung Kebutuhan PSU
Jumlah PSU yang dibutuhkan bergantung pada:
* Jumlah module
* Konsumsi daya per module
* Jumlah cabinet
* Kapasitas PSU
* Faktor keamanan
* Konfigurasi distribusi power
Sebagai contoh sederhana:
Jika satu module membutuhkan daya maksimum sekitar **40 watt**, dan terdapat 10 module:
**10 × 40 W = 400 W**
Maka kebutuhan daya teoritisnya adalah sekitar **400 watt**.
Namun, PSU tidak sebaiknya dibebani terus-menerus mendekati kapasitas maksimum. Perlu diberikan margin agar sistem bekerja lebih aman dan stabil.
Spesifikasi aktual module dan PSU dari produsen tetap menjadi acuan utama.
---
# Maximum Power dan Average Power
Saat menghitung kebutuhan listrik videotron, penting membedakan:
### Maximum Power
Merupakan konsumsi daya maksimum yang dapat terjadi ketika LED bekerja pada kondisi tertentu, misalnya brightness tinggi atau tampilan putih penuh.
### Average Power
Merupakan konsumsi daya rata-rata dalam kondisi penggunaan normal.
Perbedaan ini penting karena kapasitas sistem listrik harus mempertimbangkan kondisi maksimum, sementara estimasi biaya listrik dapat menggunakan pola konsumsi rata-rata yang realistis.
Jangan menggunakan average power sebagai satu-satunya dasar untuk menentukan kapasitas proteksi listrik.
---
# Menghitung Total Daya Videotron
Rumus sederhananya:
**Total Daya = Luas Videotron × Konsumsi Daya per m²**
Misalnya sebuah LED Display memiliki:
**Luas = 20 m²**
dan spesifikasi maximum power:
**800 W/m²**
Maka:
20 × 800 = **16.000 W**
atau:
**16 kW**
Angka tersebut merupakan contoh perhitungan sederhana. Untuk desain aktual, gunakan data maximum power dari datasheet produk yang dipilih.
---
# Contoh Perhitungan Beban Listrik
Misalnya sebuah videotron outdoor memiliki:
**Ukuran: 5 × 4 meter**
Luas:
5 × 4 = **20 m²**
Jika konsumsi daya maksimum berdasarkan spesifikasi adalah:
**700 W/m²**
Maka:
20 × 700 = **14.000 W**
atau:
**14 kW**
Angka tersebut belum tentu sama dengan kebutuhan daya operasional rata-rata karena konten yang ditampilkan dan tingkat brightness akan memengaruhi konsumsi aktual.
---
# Mengapa Beban Harus Dibagi?
Videotron berukuran besar tidak sebaiknya menggunakan satu jalur listrik kecil untuk seluruh layar.
Beban perlu dibagi menjadi beberapa jalur agar:
* Arus per jalur lebih terkendali
* Kabel dapat disesuaikan
* MCB dapat memberikan proteksi per kelompok
* Maintenance lebih mudah
* Gangguan pada satu jalur tidak selalu mematikan seluruh layar
* Distribusi daya lebih merata
Pembagian beban biasanya dilakukan berdasarkan cabinet, kelompok cabinet, atau zona tertentu.
---
# Pembagian Beban Videotron
Contohnya, sebuah videotron terdiri dari **20 cabinet**.
Beban dapat dibagi menjadi beberapa grup:
**Grup 1:** Cabinet 1–5
**Grup 2:** Cabinet 6–10
**Grup 3:** Cabinet 11–15
**Grup 4:** Cabinet 16–20
Setiap grup kemudian mendapatkan jalur power dan proteksi yang sesuai.
Pembagian aktual harus mengikuti perhitungan teknis dan desain instalasi.
---
# Apa Fungsi MCB?
**MCB (Miniature Circuit Breaker)** berfungsi memberikan proteksi terhadap kondisi seperti arus lebih dan hubung singkat pada sirkuit sesuai karakteristik perangkat yang digunakan.
Pada sistem videotron, MCB dapat digunakan untuk membagi dan melindungi beberapa kelompok beban.
Contohnya:
**Panel utama → MCB utama → beberapa MCB cabang → kelompok cabinet videotron**
Dengan sistem seperti ini, teknisi dapat melakukan isolasi pada kelompok tertentu ketika melakukan maintenance.
---
# Bagaimana Menentukan Kapasitas MCB?
Kapasitas MCB harus ditentukan berdasarkan:
* Beban aktual
* Tegangan sistem
* Jumlah fase
* Kapasitas kabel
* Karakteristik beban
* Metode pemasangan
* Persyaratan instalasi listrik yang berlaku
Secara dasar, arus dapat dihitung menggunakan:
### Sistem 1 Fasa
**I = P / V**
Keterangan:
* I = arus dalam ampere
* P = daya dalam watt
* V = tegangan dalam volt
Namun pada instalasi nyata, faktor daya, efisiensi, karakteristik beban, dan faktor lainnya juga perlu diperhitungkan.
### Sistem 3 Fasa
Untuk sistem tiga fasa, perhitungan arus melibatkan tegangan antar-fasa dan faktor daya.
Karena sistem videotron berukuran besar dapat menghasilkan beban yang signifikan, penentuan MCB sebaiknya dilakukan oleh teknisi atau engineer listrik yang kompeten.
---
# Jangan Menentukan MCB Hanya dari Daya Videotron
Kesalahan yang sering terjadi adalah:
**"Daya videotron 10 kW, berarti tinggal memilih MCB berdasarkan angka 10 kW."**
Perhitungannya tidak sesederhana itu.
Pemilihan MCB harus mempertimbangkan:
* Sistem 1 fasa atau 3 fasa
* Tegangan
* Arus
* Kapasitas kabel
* Pembagian beban
* Karakteristik PSU
* Kondisi instalasi
* Proteksi upstream/downstream
MCB juga tidak boleh dipilih lebih besar dari kemampuan kabel hanya untuk mencegah MCB mudah trip.
---
# Kabel Power Videotron
Kabel merupakan bagian penting dalam distribusi listrik.
Ukuran kabel harus disesuaikan dengan:
* Besarnya arus
* Panjang kabel
* Metode pemasangan
* Temperatur lingkungan
* Jenis isolasi
* Pengelompokan kabel
* Faktor koreksi lainnya
Jika kabel terlalu kecil untuk beban yang dialirkan, kabel dapat mengalami pemanasan berlebih.
---
# Voltage Drop pada Kabel
Selain kemampuan membawa arus, panjang kabel juga perlu diperhatikan.
Semakin panjang kabel, semakin besar kemungkinan terjadi **voltage drop**.
Voltage drop yang terlalu besar dapat menyebabkan tegangan di ujung beban lebih rendah daripada tegangan sumber.
Pada videotron, distribusi power yang buruk dapat menyebabkan:
* LED tidak bekerja optimal
* PSU bekerja tidak stabil
* Brightness tidak seragam
* Module mengalami gangguan
* Sistem restart
* Komponen lebih cepat mengalami masalah
Karena itu, desain kabel harus mempertimbangkan panjang jalur dan beban pada setiap jalur.
---
# Pembagian Beban 1 Fasa atau 3 Fasa
Untuk videotron berukuran kecil, sistem satu fasa mungkin masih mencukupi tergantung total daya dan instalasi.
Untuk videotron berukuran besar dengan beban tinggi, distribusi **tiga fasa** sering menjadi pilihan yang lebih sesuai karena beban dapat dibagi ke beberapa fase.
Contoh sederhana:
**L1 → Grup Cabinet A**
**L2 → Grup Cabinet B**
**L3 → Grup Cabinet C**
Tujuannya adalah membuat distribusi beban lebih seimbang.
Keseimbangan fase harus dihitung berdasarkan kondisi instalasi aktual, bukan sekadar membagi jumlah cabinet secara sama rata.
---
# Mengapa Balancing Beban Penting?
Pada sistem tiga fasa, pembagian beban yang tidak seimbang dapat menyebabkan salah satu fase membawa beban jauh lebih besar dibandingkan fase lainnya.
Dengan balancing yang baik:
* Beban lebih merata
* Sistem lebih efisien
* Proteksi bekerja lebih baik
* Risiko overload pada satu fase dapat dikurangi
* Distribusi listrik menjadi lebih terkontrol
Untuk instalasi videotron besar, balancing sebaiknya menjadi bagian dari desain panel listrik.
---
# Grounding pada Videotron
Grounding merupakan bagian penting dari keselamatan instalasi listrik.
Grounding membantu menyediakan jalur yang sesuai untuk arus gangguan dan membantu mengurangi risiko sengatan listrik pada bagian logam yang dapat menjadi bertegangan akibat gangguan.
Cabinet, struktur, panel, dan sistem listrik harus dirancang dengan memperhatikan sistem grounding sesuai standar instalasi yang berlaku.
Jangan menganggap grounding sebagai aksesori tambahan.
---
# Panel Distribusi Videotron
Untuk proyek dengan ukuran cukup besar, panel distribusi dapat digunakan untuk mengatur dan membagi beban.
Panel dapat berisi:
* Main breaker
* MCB cabang
* Terminal
* Busbar
* Proteksi
* Metering
* Komponen pendukung lainnya
Desain panel harus disesuaikan dengan total beban dan konfigurasi sistem.
Panel yang rapi juga mempermudah teknisi ketika melakukan troubleshooting dan maintenance.
---
# Contoh Sederhana Pembagian Beban
Misalnya videotron memiliki total kebutuhan maksimum:
**12 kW**
Daripada seluruh beban ditempatkan pada satu jalur, dapat dibuat beberapa grup.
Contoh:
| Grup | Beban Maksimum |
| --------- | -------------: |
| Grup A | 3 kW |
| Grup B | 3 kW |
| Grup C | 3 kW |
| Grup D | 3 kW |
| **Total** | **12 kW** |
Pembagian sebenarnya harus disesuaikan dengan jumlah cabinet, kapasitas kabel, MCB, sumber listrik, dan desain panel.
Untuk sistem tiga fasa, grup tersebut kemudian dapat didistribusikan secara seimbang ke fase yang tersedia.
---
# Urutan Perencanaan Sistem Listrik Videotron
Agar tidak salah menghitung, gunakan urutan berikut:
### 1. Tentukan ukuran videotron
Contoh:
**6 × 4 meter = 24 m²**
### 2. Tentukan pixel pitch dan produk
Misalnya P5 outdoor.
### 3. Ambil data konsumsi daya
Gunakan data dari datasheet:
* Maximum power
* Average power
### 4. Hitung total beban
**Luas × daya per m²**
### 5. Tentukan jumlah jalur
Beban dibagi menjadi beberapa kelompok cabinet.
### 6. Hitung arus setiap jalur
Gunakan tegangan sistem dan parameter listrik yang relevan.
### 7. Tentukan kabel
Pertimbangkan kapasitas arus, panjang kabel, metode pemasangan dan voltage drop.
### 8. Tentukan MCB
MCB harus sesuai dengan desain sirkuit dan kemampuan kabel.
### 9. Tentukan panel
Sesuaikan dengan jumlah jalur dan konfigurasi fase.
### 10. Periksa grounding dan proteksi
Pastikan keseluruhan sistem memenuhi persyaratan keselamatan instalasi.
---
# Kesalahan yang Sering Terjadi
Beberapa kesalahan yang perlu dihindari:
### 1. Menggunakan kabel terlalu kecil
Dapat menyebabkan pemanasan berlebih dan voltage drop.
### 2. MCB terlalu besar
MCB harus melindungi sirkuit, bukan sekadar mencegah trip.
### 3. Semua cabinet menggunakan satu jalur
Pembagian beban yang buruk dapat menyulitkan maintenance dan meningkatkan risiko overload.
### 4. Tidak memperhitungkan voltage drop
Terutama pada instalasi dengan kabel panjang.
### 5. Tidak melakukan balancing fase
Untuk sistem tiga fasa, pembagian beban perlu direncanakan dengan baik.
### 6. Mengabaikan grounding
Grounding merupakan bagian penting dari keselamatan instalasi.
### 7. Menggunakan average power sebagai satu-satunya acuan
Kapasitas sistem perlu mempertimbangkan kondisi maksimum sesuai desain.
---
# Apakah Videotron Membutuhkan Listrik Besar?
Kebutuhan listrik bergantung pada:
* Ukuran layar
* Pixel pitch
* Brightness
* Jenis LED
* Efisiensi PSU
* Konten
* Tingkat operasi
Semakin besar ukuran videotron, semakin besar potensi kebutuhan dayanya.
Contohnya, videotron berukuran **100 m²** tentu membutuhkan perencanaan listrik yang jauh berbeda dibandingkan layar berukuran **10 m²**.
Karena itu, kapasitas listrik sebaiknya ditentukan setelah spesifikasi LED Display dipilih.
---
# Tips Agar Sistem Listrik Videotron Lebih Aman
Beberapa hal yang sebaiknya dilakukan:
* Gunakan komponen listrik berkualitas
* Gunakan kabel dengan ukuran sesuai perhitungan
* Pisahkan jalur berdasarkan kelompok beban
* Pastikan koneksi kabel kuat dan rapi
* Gunakan panel dengan proteksi yang sesuai
* Perhatikan voltage drop
* Lakukan balancing beban pada sistem tiga fasa
* Pastikan grounding tersedia dan sesuai
* Berikan akses maintenance yang memadai
* Lakukan pengujian sebelum sistem dioperasikan penuh
Untuk proyek besar, perhitungan dan pemasangan sebaiknya dilakukan oleh tenaga listrik yang kompeten serta mengikuti standar dan ketentuan instalasi yang berlaku.
---
# Kesimpulan
**Kebutuhan listrik videotron tidak hanya berkaitan dengan jumlah watt LED Display.** Sistem harus dirancang sebagai satu kesatuan mulai dari sumber listrik, panel, MCB, kabel, PSU, distribusi cabinet, hingga grounding.
Perencanaan yang baik harus mempertimbangkan:
**total daya → arus → pembagian beban → MCB → kabel → voltage drop → balancing fase → grounding.**
Untuk videotron berukuran kecil, sistemnya mungkin relatif sederhana. Namun semakin besar layar, semakin penting desain kelistrikan yang terstruktur dan aman.
Selain menentukan pixel pitch, ukuran layar, brightness, dan controller, kebutuhan listrik sebaiknya dihitung sejak awal agar kapasitas instalasi sesuai dengan kebutuhan videotron.
**Prata Elektronik Indonesia** dapat membantu dalam perencanaan kebutuhan videotron, termasuk estimasi kebutuhan daya berdasarkan ukuran dan spesifikasi LED Display, konfigurasi cabinet, serta kebutuhan sistem pendukung proyek.
Dalam pemasangan videotron, kualitas LED Display bukan satu-satunya hal yang perlu diperhatikan. **Sistem kelistrikan** juga menjadi bagian penting agar layar dapat bekerja stabil, aman, dan mudah dirawat.
Videotron terdiri dari banyak modul LED yang membutuhkan suplai listrik melalui **Power Supply Unit (PSU)**. Daya tersebut kemudian didistribusikan melalui panel, MCB, kabel power, dan koneksi ke masing-masing cabinet atau module.
Jika kebutuhan listrik tidak dihitung dengan benar, berbagai masalah dapat muncul, seperti **MCB sering trip, tegangan drop, kabel panas, power supply bekerja terlalu berat, brightness tidak stabil, hingga kerusakan komponen**.
Karena itu, perencanaan listrik videotron sebaiknya dilakukan sejak awal proyek.
---
# Komponen Utama Sistem Listrik Videotron
Secara sederhana, sistem kelistrikan videotron dapat digambarkan sebagai:
**Sumber PLN → Panel Listrik → MCB → Kabel Power → PSU → LED Module**
Selain jalur utama tersebut, sistem biasanya juga dilengkapi dengan sistem grounding dan perangkat proteksi yang sesuai dengan desain instalasi.
Komponen yang perlu diperhatikan antara lain:
* Power Supply Unit (PSU)
* MCB
* Kabel power
* Distribution box/panel
* Terminal atau konektor
* Grounding
* Proteksi listrik
* Pembagian beban
Setiap komponen harus dipilih berdasarkan kebutuhan daya dan konfigurasi videotron.
---
# Apa Itu PSU pada Videotron?
**PSU (Power Supply Unit)** berfungsi mengubah tegangan listrik AC dari sumber listrik menjadi tegangan DC yang dibutuhkan oleh LED module dan komponen elektronik lainnya.
Pada banyak LED Display, PSU memiliki fungsi utama untuk menyediakan tegangan DC sesuai kebutuhan sistem, misalnya sekitar **5V DC** pada konfigurasi LED module tertentu.
Namun, tegangan dan spesifikasi PSU harus mengikuti produk yang digunakan. Jangan mengganti PSU hanya berdasarkan bentuk fisiknya tanpa memastikan spesifikasi output sesuai.
---
# Menghitung Kebutuhan PSU
Jumlah PSU yang dibutuhkan bergantung pada:
* Jumlah module
* Konsumsi daya per module
* Jumlah cabinet
* Kapasitas PSU
* Faktor keamanan
* Konfigurasi distribusi power
Sebagai contoh sederhana:
Jika satu module membutuhkan daya maksimum sekitar **40 watt**, dan terdapat 10 module:
**10 × 40 W = 400 W**
Maka kebutuhan daya teoritisnya adalah sekitar **400 watt**.
Namun, PSU tidak sebaiknya dibebani terus-menerus mendekati kapasitas maksimum. Perlu diberikan margin agar sistem bekerja lebih aman dan stabil.
Spesifikasi aktual module dan PSU dari produsen tetap menjadi acuan utama.
---
# Maximum Power dan Average Power
Saat menghitung kebutuhan listrik videotron, penting membedakan:
### Maximum Power
Merupakan konsumsi daya maksimum yang dapat terjadi ketika LED bekerja pada kondisi tertentu, misalnya brightness tinggi atau tampilan putih penuh.
### Average Power
Merupakan konsumsi daya rata-rata dalam kondisi penggunaan normal.
Perbedaan ini penting karena kapasitas sistem listrik harus mempertimbangkan kondisi maksimum, sementara estimasi biaya listrik dapat menggunakan pola konsumsi rata-rata yang realistis.
Jangan menggunakan average power sebagai satu-satunya dasar untuk menentukan kapasitas proteksi listrik.
---
# Menghitung Total Daya Videotron
Rumus sederhananya:
**Total Daya = Luas Videotron × Konsumsi Daya per m²**
Misalnya sebuah LED Display memiliki:
**Luas = 20 m²**
dan spesifikasi maximum power:
**800 W/m²**
Maka:
20 × 800 = **16.000 W**
atau:
**16 kW**
Angka tersebut merupakan contoh perhitungan sederhana. Untuk desain aktual, gunakan data maximum power dari datasheet produk yang dipilih.
---
# Contoh Perhitungan Beban Listrik
Misalnya sebuah videotron outdoor memiliki:
**Ukuran: 5 × 4 meter**
Luas:
5 × 4 = **20 m²**
Jika konsumsi daya maksimum berdasarkan spesifikasi adalah:
**700 W/m²**
Maka:
20 × 700 = **14.000 W**
atau:
**14 kW**
Angka tersebut belum tentu sama dengan kebutuhan daya operasional rata-rata karena konten yang ditampilkan dan tingkat brightness akan memengaruhi konsumsi aktual.
---
# Mengapa Beban Harus Dibagi?
Videotron berukuran besar tidak sebaiknya menggunakan satu jalur listrik kecil untuk seluruh layar.
Beban perlu dibagi menjadi beberapa jalur agar:
* Arus per jalur lebih terkendali
* Kabel dapat disesuaikan
* MCB dapat memberikan proteksi per kelompok
* Maintenance lebih mudah
* Gangguan pada satu jalur tidak selalu mematikan seluruh layar
* Distribusi daya lebih merata
Pembagian beban biasanya dilakukan berdasarkan cabinet, kelompok cabinet, atau zona tertentu.
---
# Pembagian Beban Videotron
Contohnya, sebuah videotron terdiri dari **20 cabinet**.
Beban dapat dibagi menjadi beberapa grup:
**Grup 1:** Cabinet 1–5
**Grup 2:** Cabinet 6–10
**Grup 3:** Cabinet 11–15
**Grup 4:** Cabinet 16–20
Setiap grup kemudian mendapatkan jalur power dan proteksi yang sesuai.
Pembagian aktual harus mengikuti perhitungan teknis dan desain instalasi.
---
# Apa Fungsi MCB?
**MCB (Miniature Circuit Breaker)** berfungsi memberikan proteksi terhadap kondisi seperti arus lebih dan hubung singkat pada sirkuit sesuai karakteristik perangkat yang digunakan.
Pada sistem videotron, MCB dapat digunakan untuk membagi dan melindungi beberapa kelompok beban.
Contohnya:
**Panel utama → MCB utama → beberapa MCB cabang → kelompok cabinet videotron**
Dengan sistem seperti ini, teknisi dapat melakukan isolasi pada kelompok tertentu ketika melakukan maintenance.
---
# Bagaimana Menentukan Kapasitas MCB?
Kapasitas MCB harus ditentukan berdasarkan:
* Beban aktual
* Tegangan sistem
* Jumlah fase
* Kapasitas kabel
* Karakteristik beban
* Metode pemasangan
* Persyaratan instalasi listrik yang berlaku
Secara dasar, arus dapat dihitung menggunakan:
### Sistem 1 Fasa
**I = P / V**
Keterangan:
* I = arus dalam ampere
* P = daya dalam watt
* V = tegangan dalam volt
Namun pada instalasi nyata, faktor daya, efisiensi, karakteristik beban, dan faktor lainnya juga perlu diperhitungkan.
### Sistem 3 Fasa
Untuk sistem tiga fasa, perhitungan arus melibatkan tegangan antar-fasa dan faktor daya.
Karena sistem videotron berukuran besar dapat menghasilkan beban yang signifikan, penentuan MCB sebaiknya dilakukan oleh teknisi atau engineer listrik yang kompeten.
---
# Jangan Menentukan MCB Hanya dari Daya Videotron
Kesalahan yang sering terjadi adalah:
**"Daya videotron 10 kW, berarti tinggal memilih MCB berdasarkan angka 10 kW."**
Perhitungannya tidak sesederhana itu.
Pemilihan MCB harus mempertimbangkan:
* Sistem 1 fasa atau 3 fasa
* Tegangan
* Arus
* Kapasitas kabel
* Pembagian beban
* Karakteristik PSU
* Kondisi instalasi
* Proteksi upstream/downstream
MCB juga tidak boleh dipilih lebih besar dari kemampuan kabel hanya untuk mencegah MCB mudah trip.
---
# Kabel Power Videotron
Kabel merupakan bagian penting dalam distribusi listrik.
Ukuran kabel harus disesuaikan dengan:
* Besarnya arus
* Panjang kabel
* Metode pemasangan
* Temperatur lingkungan
* Jenis isolasi
* Pengelompokan kabel
* Faktor koreksi lainnya
Jika kabel terlalu kecil untuk beban yang dialirkan, kabel dapat mengalami pemanasan berlebih.
---
# Voltage Drop pada Kabel
Selain kemampuan membawa arus, panjang kabel juga perlu diperhatikan.
Semakin panjang kabel, semakin besar kemungkinan terjadi **voltage drop**.
Voltage drop yang terlalu besar dapat menyebabkan tegangan di ujung beban lebih rendah daripada tegangan sumber.
Pada videotron, distribusi power yang buruk dapat menyebabkan:
* LED tidak bekerja optimal
* PSU bekerja tidak stabil
* Brightness tidak seragam
* Module mengalami gangguan
* Sistem restart
* Komponen lebih cepat mengalami masalah
Karena itu, desain kabel harus mempertimbangkan panjang jalur dan beban pada setiap jalur.
---
# Pembagian Beban 1 Fasa atau 3 Fasa
Untuk videotron berukuran kecil, sistem satu fasa mungkin masih mencukupi tergantung total daya dan instalasi.
Untuk videotron berukuran besar dengan beban tinggi, distribusi **tiga fasa** sering menjadi pilihan yang lebih sesuai karena beban dapat dibagi ke beberapa fase.
Contoh sederhana:
**L1 → Grup Cabinet A**
**L2 → Grup Cabinet B**
**L3 → Grup Cabinet C**
Tujuannya adalah membuat distribusi beban lebih seimbang.
Keseimbangan fase harus dihitung berdasarkan kondisi instalasi aktual, bukan sekadar membagi jumlah cabinet secara sama rata.
---
# Mengapa Balancing Beban Penting?
Pada sistem tiga fasa, pembagian beban yang tidak seimbang dapat menyebabkan salah satu fase membawa beban jauh lebih besar dibandingkan fase lainnya.
Dengan balancing yang baik:
* Beban lebih merata
* Sistem lebih efisien
* Proteksi bekerja lebih baik
* Risiko overload pada satu fase dapat dikurangi
* Distribusi listrik menjadi lebih terkontrol
Untuk instalasi videotron besar, balancing sebaiknya menjadi bagian dari desain panel listrik.
---
# Grounding pada Videotron
Grounding merupakan bagian penting dari keselamatan instalasi listrik.
Grounding membantu menyediakan jalur yang sesuai untuk arus gangguan dan membantu mengurangi risiko sengatan listrik pada bagian logam yang dapat menjadi bertegangan akibat gangguan.
Cabinet, struktur, panel, dan sistem listrik harus dirancang dengan memperhatikan sistem grounding sesuai standar instalasi yang berlaku.
Jangan menganggap grounding sebagai aksesori tambahan.
---

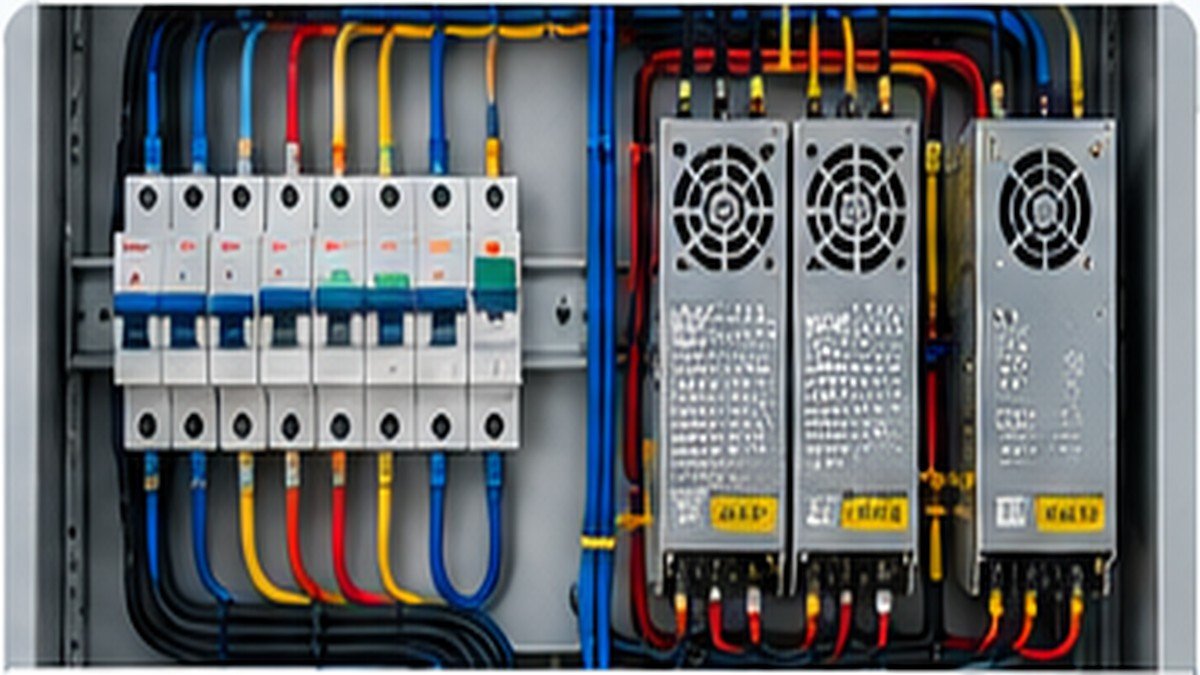

# Panel Distribusi Videotron
Untuk proyek dengan ukuran cukup besar, panel distribusi dapat digunakan untuk mengatur dan membagi beban.
Panel dapat berisi:
* Main breaker
* MCB cabang
* Terminal
* Busbar
* Proteksi
* Metering
* Komponen pendukung lainnya
Desain panel harus disesuaikan dengan total beban dan konfigurasi sistem.
Panel yang rapi juga mempermudah teknisi ketika melakukan troubleshooting dan maintenance.
---
# Contoh Sederhana Pembagian Beban
Misalnya videotron memiliki total kebutuhan maksimum:
**12 kW**
Daripada seluruh beban ditempatkan pada satu jalur, dapat dibuat beberapa grup.
Contoh:
| Grup | Beban Maksimum |
| --------- | -------------: |
| Grup A | 3 kW |
| Grup B | 3 kW |
| Grup C | 3 kW |
| Grup D | 3 kW |
| **Total** | **12 kW** |
Pembagian sebenarnya harus disesuaikan dengan jumlah cabinet, kapasitas kabel, MCB, sumber listrik, dan desain panel.
Untuk sistem tiga fasa, grup tersebut kemudian dapat didistribusikan secara seimbang ke fase yang tersedia.
---
# Urutan Perencanaan Sistem Listrik Videotron
Agar tidak salah menghitung, gunakan urutan berikut:
### 1. Tentukan ukuran videotron
Contoh:
**6 × 4 meter = 24 m²**
### 2. Tentukan pixel pitch dan produk
Misalnya P5 outdoor.
### 3. Ambil data konsumsi daya
Gunakan data dari datasheet:
* Maximum power
* Average power
### 4. Hitung total beban
**Luas × daya per m²**
### 5. Tentukan jumlah jalur
Beban dibagi menjadi beberapa kelompok cabinet.
### 6. Hitung arus setiap jalur
Gunakan tegangan sistem dan parameter listrik yang relevan.
### 7. Tentukan kabel
Pertimbangkan kapasitas arus, panjang kabel, metode pemasangan dan voltage drop.
### 8. Tentukan MCB
MCB harus sesuai dengan desain sirkuit dan kemampuan kabel.
### 9. Tentukan panel
Sesuaikan dengan jumlah jalur dan konfigurasi fase.
### 10. Periksa grounding dan proteksi
Pastikan keseluruhan sistem memenuhi persyaratan keselamatan instalasi.
---
# Kesalahan yang Sering Terjadi
Beberapa kesalahan yang perlu dihindari:
### 1. Menggunakan kabel terlalu kecil
Dapat menyebabkan pemanasan berlebih dan voltage drop.
### 2. MCB terlalu besar
MCB harus melindungi sirkuit, bukan sekadar mencegah trip.
### 3. Semua cabinet menggunakan satu jalur
Pembagian beban yang buruk dapat menyulitkan maintenance dan meningkatkan risiko overload.
### 4. Tidak memperhitungkan voltage drop
Terutama pada instalasi dengan kabel panjang.
### 5. Tidak melakukan balancing fase
Untuk sistem tiga fasa, pembagian beban perlu direncanakan dengan baik.
### 6. Mengabaikan grounding
Grounding merupakan bagian penting dari keselamatan instalasi.
### 7. Menggunakan average power sebagai satu-satunya acuan
Kapasitas sistem perlu mempertimbangkan kondisi maksimum sesuai desain.
---
# Apakah Videotron Membutuhkan Listrik Besar?
Kebutuhan listrik bergantung pada:
* Ukuran layar
* Pixel pitch
* Brightness
* Jenis LED
* Efisiensi PSU
* Konten
* Tingkat operasi
Semakin besar ukuran videotron, semakin besar potensi kebutuhan dayanya.
Contohnya, videotron berukuran **100 m²** tentu membutuhkan perencanaan listrik yang jauh berbeda dibandingkan layar berukuran **10 m²**.
Karena itu, kapasitas listrik sebaiknya ditentukan setelah spesifikasi LED Display dipilih.
---
# Tips Agar Sistem Listrik Videotron Lebih Aman
Beberapa hal yang sebaiknya dilakukan:
* Gunakan komponen listrik berkualitas
* Gunakan kabel dengan ukuran sesuai perhitungan
* Pisahkan jalur berdasarkan kelompok beban
* Pastikan koneksi kabel kuat dan rapi
* Gunakan panel dengan proteksi yang sesuai
* Perhatikan voltage drop
* Lakukan balancing beban pada sistem tiga fasa
* Pastikan grounding tersedia dan sesuai
* Berikan akses maintenance yang memadai
* Lakukan pengujian sebelum sistem dioperasikan penuh
Untuk proyek besar, perhitungan dan pemasangan sebaiknya dilakukan oleh tenaga listrik yang kompeten serta mengikuti standar dan ketentuan instalasi yang berlaku.
---
# Kesimpulan
**Kebutuhan listrik videotron tidak hanya berkaitan dengan jumlah watt LED Display.** Sistem harus dirancang sebagai satu kesatuan mulai dari sumber listrik, panel, MCB, kabel, PSU, distribusi cabinet, hingga grounding.
Perencanaan yang baik harus mempertimbangkan:
**total daya → arus → pembagian beban → MCB → kabel → voltage drop → balancing fase → grounding.**
Untuk videotron berukuran kecil, sistemnya mungkin relatif sederhana. Namun semakin besar layar, semakin penting desain kelistrikan yang terstruktur dan aman.
Selain menentukan pixel pitch, ukuran layar, brightness, dan controller, kebutuhan listrik sebaiknya dihitung sejak awal agar kapasitas instalasi sesuai dengan kebutuhan videotron.
**Prata Elektronik Indonesia** dapat membantu dalam perencanaan kebutuhan videotron, termasuk estimasi kebutuhan daya berdasarkan ukuran dan spesifikasi LED Display, konfigurasi cabinet, serta kebutuhan sistem pendukung proyek.
