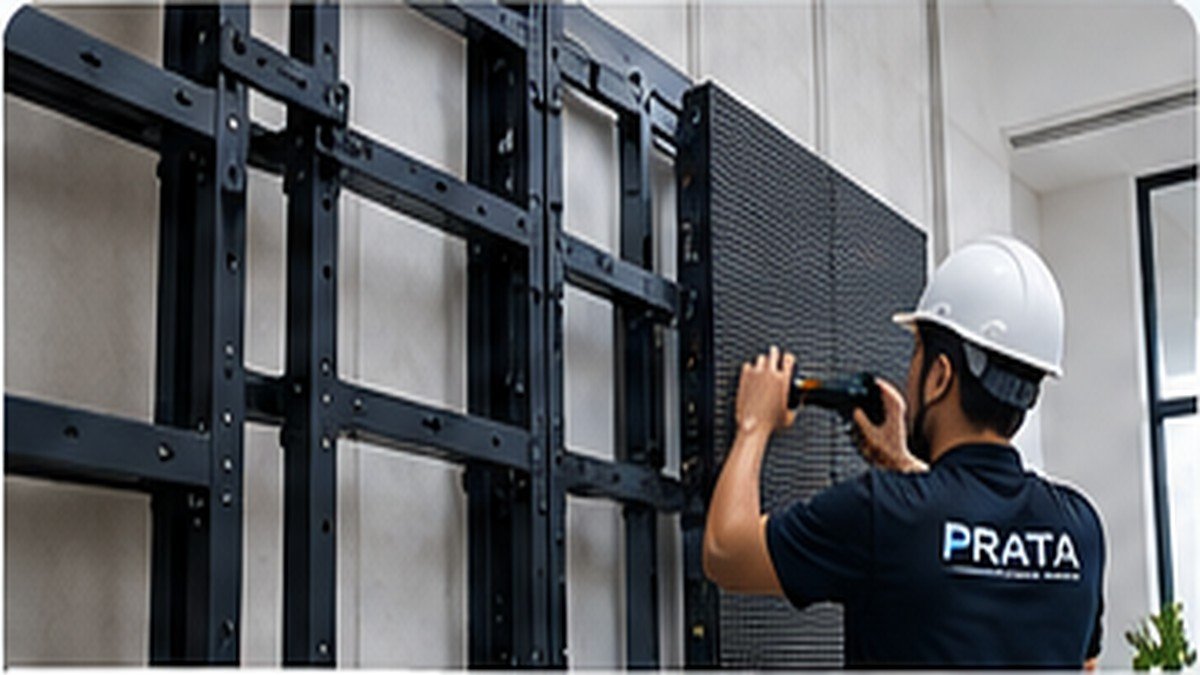

Rangka yang presisi, jalur kabel rapi dan akses maintenance merupakan bagian penting dari kualitas instalasi videotron.

# Konstruksi dan Instalasi Videotron: Hal yang Perlu Diperhatikan

Pemasangan videotron tidak hanya berkaitan dengan memasang kabinet LED dan menyalakan layar. Di balik sebuah videotron yang terlihat rapi dan kokoh terdapat proses **perencanaan konstruksi, perhitungan beban, instalasi kelistrikan, pemasangan kabinet, konfigurasi sistem, hingga pengujian akhir**.

Kesalahan pada konstruksi atau instalasi dapat menyebabkan berbagai masalah, mulai dari layar tidak rata, kabinet bergeser, struktur bergetar, hingga gangguan kelistrikan dan risiko keselamatan.

Karena itu, konstruksi dan instalasi videotron harus direncanakan sesuai kondisi lokasi dan spesifikasi layar yang digunakan.

## Mengapa Konstruksi Videotron Sangat Penting?

Videotron terdiri dari banyak kabinet LED yang memiliki bobot cukup besar. Selain berat layar, struktur juga harus mempertimbangkan kondisi lingkungan seperti angin, hujan, getaran, serta karakteristik bangunan atau tanah tempat videotron dipasang.

Konstruksi yang baik harus mampu:

* Menahan beban videotron.
* Menjaga posisi layar tetap stabil.
* Mempertahankan kerataan permukaan LED.
* Menahan pengaruh angin untuk instalasi outdoor.
* Menjaga kabinet tetap pada posisi yang tepat.
* Memudahkan proses maintenance.
* Menyediakan jalur kabel yang aman.
* Mendukung umur penggunaan sistem secara optimal.

Dengan demikian, konstruksi bukan sekadar rangka untuk menempelkan layar, tetapi merupakan bagian penting dari keseluruhan sistem videotron.

---

# 1. Survey Lokasi Sebelum Instalasi

Langkah pertama sebelum membuat konstruksi adalah melakukan **survey lokasi**.

Survey diperlukan untuk mengetahui kondisi sebenarnya di lapangan dan menentukan metode pemasangan yang sesuai.

Beberapa hal yang perlu diperiksa antara lain:

* Ukuran area pemasangan.
* Kondisi dinding.
* Kondisi lantai.
* Kondisi tanah.
* Posisi kolom atau balok bangunan.
* Akses menuju lokasi.
* Sumber listrik.
* Jalur kabel.
* Posisi panel listrik.
* Kondisi lingkungan.
* Arah pandang audiens.
* Potensi terkena hujan dan sinar matahari.
* Potensi beban angin.
* Ruang untuk maintenance.

Untuk videotron outdoor, survey lokasi menjadi semakin penting karena struktur harus mempertimbangkan kondisi lingkungan dan beban angin.

---

# 2. Menentukan Jenis Konstruksi

Jenis konstruksi harus disesuaikan dengan lokasi dan konsep pemasangan.

Beberapa model yang umum digunakan antara lain:

### Wall Mounted

Videotron dipasang pada dinding atau struktur bangunan.

Model ini dapat digunakan untuk:

* Gedung
* Mall
* Ruang publik
* Lobby
* Ruang meeting
* Area komersial

Konstruksi harus dipastikan terhubung pada bagian bangunan yang mampu menahan beban.

### Freestanding

Videotron berdiri menggunakan struktur sendiri.

Model ini banyak digunakan untuk:

* Billboard LED
* Area outdoor
* Lapangan
* Area komersial
* Signage

Pada model ini, pondasi dan struktur penyangga menjadi bagian yang sangat penting.

### Hanging

Videotron digantung pada struktur tertentu.

Model ini dapat digunakan pada:

* Auditorium
* Ballroom
* Convention hall
* Panggung
* Studio

Titik gantung dan kapasitas struktur harus diperiksa sebelum pemasangan.

### Mobile atau Portable

Videotron menggunakan rangka yang dapat dipindahkan atau dibongkar-pasang.

Model ini banyak digunakan untuk:

* Event
* Pameran
* Konser
* Seminar
* Aktivasi brand

Struktur harus dirancang agar mudah dirakit tetapi tetap stabil ketika digunakan.

---

# 3. Menghitung Berat Total Videotron

Salah satu faktor utama dalam perencanaan konstruksi adalah **berat total sistem**.

Berat tidak hanya berasal dari modul LED.

Komponen yang perlu diperhitungkan antara lain:

* Kabinet LED.
* Modul LED.
* Power supply.
* Receiving card.
* Kabel.
* Struktur rangka.
* Bracket.
* Panel listrik.
* Perangkat kontrol.
* Komponen tambahan lainnya.

Sebagai contoh, jika berat kabinet adalah 25 kg dan terdapat 40 kabinet:

**40 × 25 kg = 1.000 kg**

Artinya, berat kabinet saja sudah sekitar 1 ton, belum termasuk struktur pendukung dan komponen lainnya.

Perhitungan aktual harus menggunakan data berat dari produk yang digunakan.

---

# 4. Memperhatikan Beban Angin untuk Videotron Outdoor

Untuk videotron outdoor, **beban angin** merupakan salah satu faktor yang sangat penting.

Layar LED memiliki area permukaan yang luas sehingga angin dapat memberikan tekanan besar terhadap struktur.

Hal ini terutama berlaku untuk:

* Billboard LED
* Videotron di atas tiang
* Videotron berdiri sendiri
* Videotron di area terbuka
* Videotron dengan ukuran besar

Struktur harus dirancang berdasarkan kondisi lokasi dan ketentuan teknis yang berlaku.

Jangan hanya menghitung berat layar tanpa memperhitungkan gaya yang bekerja akibat angin.

Untuk struktur besar atau permanen, perhitungan sebaiknya dilakukan oleh tenaga profesional yang kompeten di bidang struktur.

---

# 5. Pondasi dan Struktur Penyangga

Pada videotron outdoor yang menggunakan struktur berdiri sendiri, pondasi merupakan bagian yang sangat penting.

Pondasi harus mempertimbangkan:

* Berat struktur.
* Berat LED Display.
* Beban angin.
* Kondisi tanah.
* Kedalaman dan dimensi pondasi.
* Posisi titik beban.
* Sistem anchor atau sambungan.
* Kondisi lingkungan.

Ukuran pondasi tidak sebaiknya ditentukan hanya berdasarkan ukuran layar.

Kondisi tanah dan desain struktur juga memengaruhi kebutuhan pondasi.

---

# 6. Kerataan Struktur Sangat Penting

Permukaan videotron harus dibuat serata mungkin.

Jika struktur tidak presisi, kabinet LED dapat menghasilkan permukaan layar yang:

* Bergelombang.
* Menonjol.
* Cekung.
* Tidak sejajar.
* Memiliki celah antar kabinet.

Masalah tersebut akan semakin terlihat pada videotron dengan pixel pitch kecil.

Karena itu, proses pemasangan rangka dan kabinet harus menggunakan pengukuran yang tepat.

---

# 7. Memastikan Posisi Kabinet Presisi

Kabinet LED harus dipasang sesuai layout yang telah dibuat.

Hal yang perlu diperhatikan:

* Urutan kabinet.
* Posisi horizontal.
* Posisi vertikal.
* Jarak antar kabinet.
* Sistem pengunci.
* Titik support.
* Akses maintenance.

Kesalahan kecil pada beberapa kabinet dapat menyebabkan posisi keseluruhan layar menjadi tidak presisi.

---

# 8. Sistem Maintenance Harus Dipikirkan Sejak Awal

Salah satu kesalahan dalam instalasi videotron adalah hanya memikirkan bagaimana memasang layar, tetapi tidak memikirkan bagaimana memperbaikinya ketika terjadi masalah.

Padahal, komponen seperti modul LED, power supply, receiving card, kabel data, dan komponen lainnya dapat membutuhkan pemeriksaan atau penggantian.

Karena itu, desain harus mempertimbangkan metode maintenance.

### Front Maintenance

Komponen dapat diakses dari bagian depan layar.

Keuntungan:

* Cocok untuk area dengan ruang belakang terbatas.
* Maintenance lebih praktis.
* Tidak membutuhkan akses besar di belakang layar.

### Rear Maintenance

Komponen diakses dari bagian belakang.

Metode ini membutuhkan ruang servis di belakang videotron.

Sebelum memilih metode konstruksi, pastikan tersedia akses yang memadai untuk teknisi.

---

# 9. Instalasi Kelistrikan Harus Direncanakan

Videotron membutuhkan sistem kelistrikan yang sesuai dengan total beban.

Perencanaan dapat mencakup:

* Sumber listrik.
* Panel distribusi.
* MCB.
* Kabel.
* Power supply.
* Pembagian beban.
* Grounding.
* Proteksi listrik.
* Jalur kabel.

Total kebutuhan listrik harus dihitung berdasarkan spesifikasi videotron.

Misalnya:

**Luas videotron × konsumsi daya per m² = kebutuhan daya**

Namun, dalam perencanaan instalasi, konsumsi maksimum dan karakteristik beban harus diperhatikan, bukan hanya konsumsi rata-rata.

---

# 10. Pembagian Beban Listrik

Untuk videotron berukuran besar, sebaiknya beban tidak ditempatkan pada satu jalur listrik saja.

Sistem dapat dibagi menjadi beberapa grup.

Contohnya:

**Panel Utama → MCB Group 1 → Kabinet 1–10**

**Panel Utama → MCB Group 2 → Kabinet 11–20**

**Panel Utama → MCB Group 3 → Kabinet 21–30**

Pembagian beban dapat membantu:

* Mengurangi beban pada satu jalur.
* Mempermudah maintenance.
* Memudahkan troubleshooting.
* Mengurangi risiko satu gangguan mematikan seluruh sistem.

Desain final tetap harus mengikuti perhitungan kelistrikan dan standar yang berlaku.

---

# 11. Perhatikan Kabel dan Voltage Drop

Kabel harus dipilih berdasarkan kebutuhan arus dan kondisi instalasi.

Beberapa faktor yang perlu diperhatikan:

* Besarnya arus.
* Panjang kabel.
* Metode pemasangan.
* Temperatur lingkungan.
* Pengelompokan kabel.
* Jenis kabel.
* Voltage drop.

Kabel yang terlalu kecil dapat menyebabkan panas berlebih dan penurunan tegangan.

Pada jalur yang panjang, voltage drop juga harus diperhatikan agar tegangan yang sampai ke beban tetap sesuai kebutuhan perangkat.

---

# 12. Grounding dan Proteksi

Sistem grounding tidak boleh diabaikan.

Grounding membantu memberikan jalur pengamanan terhadap gangguan listrik dan menjadi bagian penting dari sistem proteksi.

Instalasi dapat mempertimbangkan:

* Grounding panel.
* Grounding struktur.
* Grounding perangkat sesuai kebutuhan desain.
* Proteksi terhadap gangguan listrik.
* Proteksi petir untuk instalasi yang memerlukannya.

Untuk instalasi outdoor, kebutuhan proteksi harus disesuaikan dengan kondisi lokasi dan desain sistem.

---

# 13. Perhatikan Jalur Kabel Data

Selain kabel power, videotron memiliki kabel data yang menghubungkan controller dengan receiving card.

Jalur kabel data harus dirancang dengan rapi dan mempertimbangkan:

* Panjang jalur.
* Jenis kabel.
* Konektor.
* Perlindungan kabel.
* Jalur power dan data.
* Kemudahan troubleshooting.

Kabel yang tidak tertata dapat membuat proses maintenance menjadi lebih sulit.

Untuk instalasi permanen, kabel sebaiknya memiliki perlindungan dan jalur yang sesuai dengan kondisi lingkungan.

---

# 14. Pisahkan Jalur Power dan Data Secara Tepat

Power dan data memiliki fungsi berbeda.

Dalam instalasi yang rapi, jalur kabel perlu ditata sehingga tidak mengganggu proses maintenance dan mengurangi risiko kerusakan.

Kabel juga sebaiknya diberi:

* Label.
* Penomoran.
* Penanda kabinet.
* Penanda jalur.

Dengan dokumentasi yang baik, teknisi dapat lebih cepat menemukan sumber masalah ketika terjadi gangguan.

---

# 15. Perhatikan Waterproofing untuk Videotron Outdoor

Untuk videotron outdoor, perlindungan terhadap air sangat penting.

Kabinet outdoor umumnya dirancang dengan tingkat perlindungan tertentu sesuai spesifikasinya.

Namun, waterproofing tidak hanya bergantung pada kabinet.

Perlu diperhatikan juga:

* Sambungan kabinet.
* Kabel.
* Konektor.
* Box panel.
* Jalur kabel.
* Atap atau pelindung.
* Drainase.
* Posisi instalasi.

Jangan membuat asumsi bahwa seluruh komponen otomatis tahan air hanya karena menggunakan LED Display outdoor.

---

# 16. Pastikan Ventilasi dan Manajemen Panas

LED Display menghasilkan panas selama beroperasi.

Untuk menjaga sistem tetap stabil, konstruksi harus memperhatikan sirkulasi udara dan pembuangan panas.

Hal yang perlu diperiksa:

* Ventilasi kabinet.
* Kipas jika tersedia.
* Jarak dengan dinding.
* Suhu lingkungan.
* Posisi power supply.
* Sirkulasi udara.

Sistem yang mengalami panas berlebih dalam jangka panjang dapat memengaruhi umur komponen.

---

# 17. Posisi Videotron dan Jarak Pandang

Instalasi tidak hanya harus kuat, tetapi juga harus menghasilkan posisi tampilan yang nyaman bagi audiens.

Perhatikan:

* Ketinggian layar.
* Sudut pandang.
* Jarak audiens.
* Arah utama penonton.
* Potensi terhalang objek lain.
* Posisi sumber cahaya.

Untuk videotron advertising, posisi layar juga harus mempertimbangkan visibilitas kendaraan dan pejalan kaki.

---

# 18. Pastikan Akses Teknisi Aman

Untuk videotron berukuran besar atau berada di ketinggian, akses maintenance harus direncanakan.

Beberapa instalasi membutuhkan:

* Platform kerja.
* Tangga.
* Catwalk.
* Ruang servis.
* Akses belakang.
* Lift atau alat bantu kerja.

Pekerjaan pada ketinggian harus mengikuti prosedur keselamatan kerja yang sesuai.

---

# 19. Proses Instalasi Kabinet LED

Setelah struktur selesai, kabinet dapat dipasang sesuai layout.

Tahapan umumnya:

1. Memeriksa struktur.
2. Memastikan posisi rangka.
3. Memasang kabinet.
4. Mengunci antar kabinet.
5. Memeriksa kerataan.
6. Menghubungkan power.
7. Menghubungkan data.
8. Memeriksa receiving card.
9. Melakukan konfigurasi.
10. Menguji seluruh layar.

Setiap tahap sebaiknya diperiksa sebelum melanjutkan ke tahap berikutnya.

---

# 20. Konfigurasi dan Mapping LED

Setelah seluruh kabinet terpasang, sistem LED perlu dikonfigurasi.

Proses dapat mencakup:

* Konfigurasi receiving card.
* Mapping kabinet.
* Pengaturan resolusi.
* Pengaturan modul.
* Penyesuaian scan mode.
* Pengaturan brightness.
* Pengaturan refresh rate.
* Pengaturan warna.

Mapping yang benar memastikan posisi gambar sesuai dengan posisi fisik kabinet.

---

# 21. Testing Sebelum Serah Terima

Sebelum videotron digunakan, lakukan pengujian menyeluruh.

Beberapa pengujian yang dapat dilakukan:

### Tes Warna

Menampilkan warna:

* Merah
* Hijau
* Biru
* Putih
* Hitam

Tujuannya untuk melihat apakah terdapat modul atau pixel yang bermasalah.

### Tes Brightness

Memastikan tingkat kecerahan dapat bekerja sesuai kebutuhan.

### Tes Video

Menampilkan berbagai jenis konten untuk memastikan tidak terjadi:

* Flicker.
* Frame drop.
* Distorsi.
* Gambar terpotong.
* Scaling yang salah.

### Tes Power

Periksa sistem kelistrikan dan distribusi beban.

### Tes Sistem Kontrol

Pastikan controller, sending card, receiving card, dan perangkat sumber video bekerja dengan baik.

---

# 22. Dokumentasi Instalasi

Setelah pemasangan selesai, sebaiknya seluruh konfigurasi didokumentasikan.

Dokumen dapat berisi:

* Layout kabinet.
* Nomor kabinet.
* Mapping receiving card.
* Diagram kabel data.
* Diagram power.
* Spesifikasi LED module.
* Spesifikasi power supply.
* Konfigurasi controller.
* Konfigurasi video processor.
* Foto instalasi.
* Data pengujian.

Dokumentasi ini akan sangat membantu saat maintenance atau penggantian komponen di kemudian hari.

---

# Kesalahan Umum Saat Instalasi Videotron

Beberapa kesalahan yang perlu dihindari antara lain:

### 1. Tidak Melakukan Survey

Menggunakan desain standar tanpa melihat kondisi lokasi dapat menyebabkan masalah saat instalasi.

### 2. Mengabaikan Beban Angin

Kesalahan ini sangat berisiko pada videotron outdoor.

### 3. Struktur Tidak Presisi

Rangka yang tidak rata akan menghasilkan tampilan kabinet yang tidak rapi.

### 4. Tidak Memikirkan Maintenance

Teknisi akhirnya kesulitan mengakses modul, power supply, atau receiving card.

### 5. Kabel Tidak Terorganisir

Kabel yang tidak diberi label dapat memperlambat troubleshooting.

### 6. Beban Listrik Tidak Dibagi

Seluruh kabinet ditempatkan pada satu jalur tanpa perhitungan yang tepat.

### 7. Tidak Memperhatikan Grounding

Grounding dan proteksi merupakan bagian penting dari instalasi kelistrikan.

### 8. Mengabaikan Sirkulasi Udara

Panas berlebih dapat memengaruhi keandalan komponen.

---

# Checklist Konstruksi dan Instalasi Videotron

Sebelum proyek dinyatakan selesai, gunakan checklist berikut:

| Pemeriksaan | Status |
| -------------------------- | ------ |
| Survey lokasi | ☐ |
| Desain konstruksi | ☐ |
| Perhitungan beban | ☐ |
| Perhitungan beban angin | ☐ |
| Pondasi | ☐ |
| Struktur rangka | ☐ |
| Kerataan kabinet | ☐ |
| Sistem maintenance | ☐ |
| Panel listrik | ☐ |
| MCB dan pembagian beban | ☐ |
| Kabel power | ☐ |
| Kabel data | ☐ |
| Grounding | ☐ |
| Waterproofing | ☐ |
| Ventilasi | ☐ |
| Instalasi kabinet | ☐ |
| Konfigurasi receiving card | ☐ |
| Mapping LED | ☐ |
| Pengujian warna | ☐ |
| Pengujian video | ☐ |
| Pengujian listrik | ☐ |
| Dokumentasi proyek | ☐ |

---

# Kesimpulan

**Konstruksi dan instalasi videotron merupakan bagian yang sama pentingnya dengan pemilihan LED module dan controller.**

Struktur harus mampu menopang beban layar dan mempertimbangkan kondisi lokasi. Untuk instalasi outdoor, faktor seperti angin, hujan, pondasi, dan perlindungan lingkungan harus mendapatkan perhatian khusus.

Di sisi instalasi, sistem kelistrikan, kabel data, grounding, ventilasi, waterproofing, controller, receiving card, serta akses maintenance harus dirancang secara terintegrasi.

Videotron yang baik bukan hanya memiliki gambar yang bagus, tetapi juga memiliki **struktur yang stabil, instalasi yang rapi, sistem kelistrikan yang aman, mudah dirawat, dan sesuai dengan kondisi lokasi**.

Karena itu, sebelum membeli atau memasang videotron, pastikan vendor memahami tidak hanya spesifikasi LED Display, tetapi juga aspek konstruksi, instalasi, kelistrikan, konfigurasi sistem, dan after-sales service.

Prata Elektronik Indonesia dapat membantu kebutuhan **videotron indoor maupun outdoor**, mulai dari pemilihan spesifikasi LED, perencanaan sistem, konstruksi, instalasi, konfigurasi hingga pengujian sistem sesuai kebutuhan proyek.
Butuh estimasi Videotron atau Running Text?Konsultasikan ukuran & lokasi pemasangan.
WhatsApp
