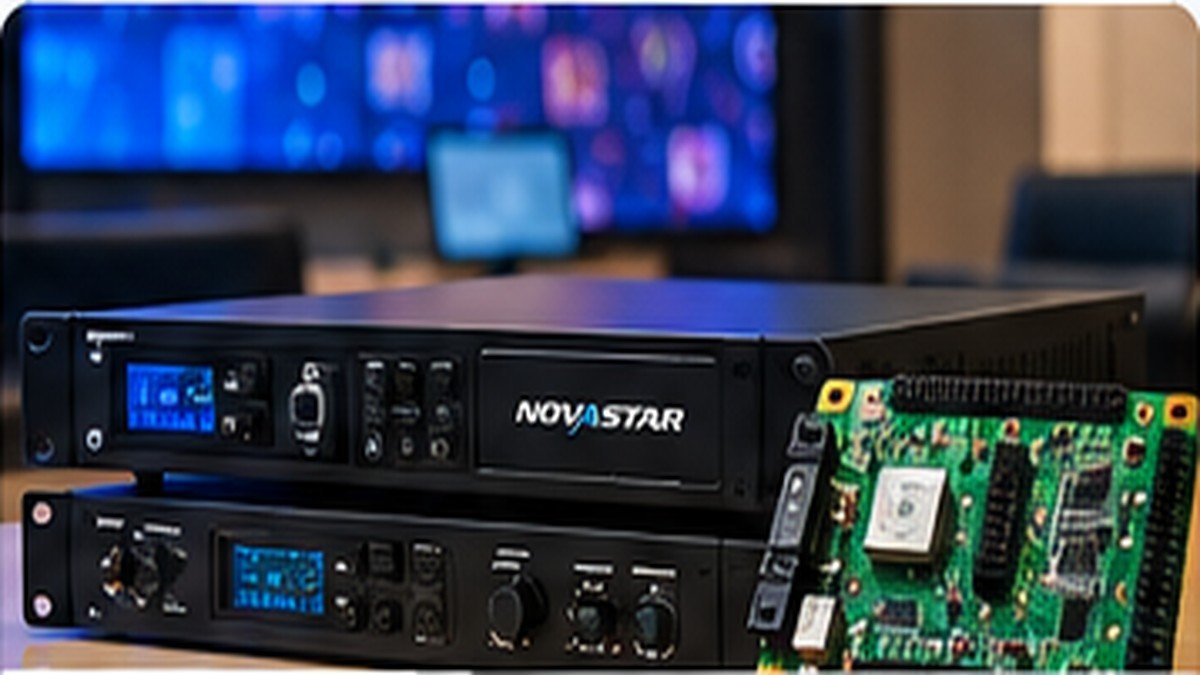

Video Processor dan Receiving Card: Fungsi pada Sistem Videotron

Video Processor dan Receiving Card: Fungsi pada Sistem Videotron

Video processor mengelola sumber gambar, sedangkan receiving card mendistribusikan data ke modul LED sesuai mapping layar.

# Video Processor dan Receiving Card: Fungsi pada Sistem Videotron

Dalam sistem videotron atau LED Display, kualitas gambar tidak hanya ditentukan oleh modul LED dan pixel pitch. Ada komponen elektronik yang berperan penting dalam menerima, mengolah, mengirim, dan mendistribusikan data gambar ke seluruh panel LED, yaitu **video processor** dan **receiving card**.

Kedua komponen ini sering dianggap sama karena sama-sama berkaitan dengan pemrosesan sinyal video. Padahal, fungsi video processor dan receiving card berbeda dan bekerja dalam satu rangkaian sistem.

Memahami fungsi keduanya penting ketika memilih, merancang, melakukan instalasi, maupun melakukan troubleshooting pada videotron.

## Apa Itu Video Processor?

**Video processor** adalah perangkat yang bertugas menerima sumber sinyal video, kemudian mengolah dan menyesuaikannya sebelum dikirim ke sistem LED Display.

Sumber gambar dapat berasal dari berbagai perangkat seperti:

* Laptop atau PC
* Media player
* Kamera
* CCTV
* Decoder
* Switcher
* Perangkat presentasi
* Perangkat signage

Video processor biasanya ditempatkan di bagian depan sistem, sebelum data gambar diteruskan ke receiving card dan kabinet LED.

Secara sederhana, alurnya dapat digambarkan seperti berikut:

**Sumber Video → Video Processor → Sending Card/Controller → Receiving Card → LED Module → Tampilan**

Namun, konfigurasi sebenarnya dapat berbeda tergantung jenis controller dan video processor yang digunakan.

## Fungsi Utama Video Processor pada Videotron

Video processor memiliki beberapa fungsi penting dalam sistem videotron.

### 1. Menerima Berbagai Sumber Input

Video processor dapat menerima berbagai jenis input video, tergantung spesifikasi perangkat.

Contohnya:

* HDMI
* DVI
* DisplayPort
* SDI
* VGA
* USB atau input lainnya pada perangkat tertentu

Dengan demikian, pengguna dapat menghubungkan berbagai sumber konten ke satu sistem videotron.

### 2. Mengatur Resolusi Output

Resolusi sumber video belum tentu sama dengan resolusi aktual videotron.

Video processor membantu menyesuaikan resolusi input dengan resolusi output LED Display agar gambar dapat ditampilkan secara tepat.

Contohnya, laptop menghasilkan output Full HD 1920 × 1080, sedangkan videotron memiliki resolusi fisik yang berbeda. Processor akan melakukan scaling agar konten dapat memenuhi area display.

### 3. Scaling Gambar

**Scaling** adalah proses mengubah ukuran gambar agar sesuai dengan ukuran area display.

Fitur ini sangat penting terutama ketika ukuran videotron tidak menggunakan resolusi standar seperti monitor atau televisi.

Tanpa pengaturan scaling yang tepat, gambar dapat terlihat:

* Terpotong
* Terlalu kecil
* Melebar
* Tidak proporsional
* Tidak memenuhi seluruh area videotron

### 4. Mengatur Aspect Ratio

Video processor juga dapat membantu mengatur **aspect ratio** atau perbandingan lebar dan tinggi gambar.

Misalnya:

* 16:9
* 4:3
* 1:1
* Custom ratio

Hal ini penting agar konten tidak terlihat terlalu melebar atau memanjang.

### 5. Picture-in-Picture dan Multi Window

Pada processor tertentu, beberapa sumber video dapat ditampilkan secara bersamaan.

Contohnya:

* Kamera di satu sisi
* Presentasi di sisi lainnya
* Logo atau informasi tambahan pada area tertentu

Fitur seperti ini banyak digunakan pada:

* Ruang meeting
* Command center
* Studio
* Auditorium
* Event
* Panggung
* Sistem monitoring

### 6. Switching Antar Sumber Video

Video processor juga dapat digunakan untuk berpindah dari satu sumber video ke sumber lainnya.

Misalnya:

**Laptop → Kamera → Media Player → CCTV**

Operator dapat memilih sumber yang ingin ditampilkan tanpa harus memindahkan kabel secara manual.

---

# Apa Itu Receiving Card?

Berbeda dengan video processor, **receiving card** merupakan bagian dari sistem kontrol LED yang berada lebih dekat dengan kabinet atau modul LED.

Receiving card menerima data gambar dari sistem pengiriman data, kemudian mendistribusikannya ke modul LED sesuai dengan konfigurasi panel.

Receiving card biasanya dipasang di dalam kabinet videotron.

Secara sederhana:

**Video Processor → Sending Card/Controller → Receiving Card → Modul LED**

Receiving card dapat dianggap sebagai salah satu komponen yang menerjemahkan dan mengatur distribusi data gambar agar dapat ditampilkan oleh modul LED.

## Fungsi Receiving Card pada Videotron

### 1. Menerima Data Gambar

Receiving card menerima data yang dikirim dari sending card atau controller melalui jaringan data, biasanya menggunakan koneksi Ethernet pada sistem LED tertentu.

Data tersebut berisi informasi yang diperlukan untuk membentuk gambar pada LED.

### 2. Mendistribusikan Data ke Modul LED

Setelah menerima data, receiving card mengirimkan data ke modul LED sesuai dengan mapping atau konfigurasi yang telah ditentukan.

Inilah yang membuat setiap bagian kabinet mengetahui gambar atau bagian gambar mana yang harus ditampilkan.

### 3. Mengatur Mapping Modul LED

Setiap kabinet memiliki susunan modul LED tertentu.

Receiving card membantu menentukan hubungan antara data yang masuk dengan posisi modul LED.

Jika mapping salah, dapat muncul kondisi seperti:

* Gambar terbalik
* Posisi gambar bergeser
* Modul menampilkan bagian gambar yang salah
* Urutan kabinet tidak sesuai
* Sebagian layar tidak menampilkan gambar

### 4. Mengatur Parameter Display

Pada sistem LED tertentu, receiving card juga berkaitan dengan berbagai parameter tampilan seperti:

* Scan mode
* Data group
* Brightness
* Refresh rate
* Grayscale
* Konfigurasi modul
* Pola data
* Parameter cabinet

Pengaturan ini harus disesuaikan dengan spesifikasi modul LED yang digunakan.

### 5. Membantu Sinkronisasi Tampilan

Receiving card membantu memastikan data yang diterima oleh masing-masing bagian layar diproses secara sinkron.

Hal ini penting terutama pada videotron berukuran besar yang terdiri dari banyak kabinet.

---

# Perbedaan Video Processor dan Receiving Card

Walaupun sama-sama berkaitan dengan sistem pengolahan gambar, keduanya memiliki fungsi yang berbeda.

| Komponen | Video Processor | Receiving Card |
| ------------------------ | -------------------------- | --------------------------------------- |
| Posisi | Bagian depan sistem | Di dalam/dekat kabinet LED |
| Fungsi utama | Mengolah sumber video | Menerima dan mendistribusikan data LED |
| Input | HDMI, DVI, SDI, DP, dll. | Data dari controller/sending card |
| Scaling | Ya | Bukan fungsi utama |
| Switching input | Umumnya ya | Tidak |
| Picture-in-picture | Pada model tertentu | Tidak |
| Mapping LED | Bukan fungsi utama | Ya |
| Konfigurasi modul | Terbatas/tergantung sistem | Ya |
| Distribusi data ke modul | Tidak langsung | Ya |
| Jumlah | Tergantung desain sistem | Dapat banyak, tergantung jumlah kabinet |

Dengan kata lain:

**Video processor mengatur bagaimana sumber video diproses dan ditampilkan.**

Sedangkan:

**Receiving card mengatur bagaimana data tersebut diterima dan diterjemahkan menjadi tampilan pada modul LED.**

---

# Bagaimana Video Processor dan Receiving Card Bekerja Bersama?

Untuk memahami sistemnya, berikut contoh alur sederhana.

### Tahap 1 — Sumber Video

Laptop mengirimkan gambar melalui HDMI.

**Laptop → HDMI**

### Tahap 2 — Video Processor

Video processor menerima sinyal HDMI dan melakukan proses seperti:

* Scaling
* Switching
* Penyesuaian resolusi
* Pengaturan aspect ratio
* Pengolahan tampilan

### Tahap 3 — Controller/Sending

Data gambar kemudian dikirimkan menuju sistem kontrol LED.

### Tahap 4 — Receiving Card

Receiving card yang berada di kabinet menerima data tersebut.

### Tahap 5 — Modul LED

Receiving card meneruskan data sesuai mapping ke modul LED.

### Tahap 6 — Gambar Ditampilkan

Modul LED menyalakan pixel sesuai data sehingga terbentuk gambar yang dapat dilihat oleh pengguna.

Secara ringkas:

**Laptop → Video Processor → Controller/Sending → Receiving Card → LED Module → Tampilan**

---

# Apakah Semua Videotron Membutuhkan Video Processor?

Tidak selalu.

Kebutuhan video processor tergantung pada sistem dan sumber konten yang digunakan.

Untuk sistem sederhana, controller LED tertentu sudah memiliki fungsi pemrosesan input dan scaling sehingga video processor eksternal mungkin tidak diperlukan.

Namun, video processor menjadi semakin bermanfaat ketika sistem membutuhkan:

* Banyak sumber input
* Switching sumber video
* Scaling
* Multi-window
* Picture-in-picture
* Resolusi output tertentu
* Integrasi kamera
* Sistem presentasi
* Sistem event atau broadcasting

Karena itu, pemilihan processor harus dilakukan berdasarkan kebutuhan sistem, bukan hanya berdasarkan harga.

---

# Apakah Semua Videotron Menggunakan Receiving Card?

Pada sistem LED modular yang menggunakan arsitektur controller dengan receiving card, receiving card merupakan komponen penting dalam menerima dan mendistribusikan data ke modul LED.

Jumlah receiving card dapat berbeda-beda tergantung:

* Ukuran kabinet
* Jumlah modul per kabinet
* Kapasitas receiving card
* Resolusi kabinet
* Jenis modul LED
* Arsitektur controller
* Jarak dan konfigurasi sistem

Semakin besar dan kompleks videotron, semakin penting perencanaan distribusi data yang benar.

---

# Apa yang Terjadi Jika Video Processor Bermasalah?

Gangguan pada video processor dapat menyebabkan masalah pada keseluruhan tampilan.

Beberapa gejalanya antara lain:

* Tidak ada gambar
* Input tidak terbaca
* Gambar terpotong
* Resolusi tidak sesuai
* Gambar tidak memenuhi layar
* Aspect ratio salah
* Gambar berkedip
* Sumber video tidak dapat berpindah
* Tampilan tidak sesuai dengan output yang diinginkan

Jika masalah terjadi pada sisi input atau pengolahan video, pemeriksaan video processor merupakan salah satu langkah awal yang perlu dilakukan.

---

# Apa yang Terjadi Jika Receiving Card Bermasalah?

Masalah receiving card biasanya lebih terlihat pada bagian tertentu dari videotron.

Contohnya:

* Satu kabinet mati
* Sebagian kabinet tidak menampilkan gambar
* Tampilan hanya muncul pada sebagian modul
* Gambar bergeser
* Mapping tidak sesuai
* Modul menampilkan pola atau warna yang tidak normal
* Area tertentu berkedip

Namun, gejala tersebut tidak selalu berarti receiving card rusak. Kabel data, power supply, modul LED, konfigurasi, atau komponen lainnya juga dapat menjadi penyebab.

---

# Video Processor vs Receiving Card: Jangan Sampai Salah Membeli

Kesalahan yang cukup umum adalah menganggap video processor dan receiving card sebagai perangkat yang dapat saling menggantikan.

Padahal keduanya memiliki fungsi berbeda.

Jika kebutuhan Anda adalah menghubungkan laptop, kamera, atau sumber video lain ke videotron, maka yang perlu diperhatikan adalah **input dan kemampuan pemrosesan video**.

Jika kebutuhan berkaitan dengan distribusi data ke kabinet dan konfigurasi modul LED, maka **receiving card dan sistem controller** menjadi bagian penting.

Karena itu, sebelum membeli perangkat, sebaiknya tentukan terlebih dahulu:

1. Ukuran videotron.
2. Pixel pitch yang digunakan.
3. Resolusi total LED.
4. Jumlah kabinet.
5. Resolusi masing-masing kabinet.
6. Sumber input video.
7. Jenis koneksi input.
8. Kebutuhan scaling.
9. Kebutuhan switching.
10. Jumlah data output.
11. Jenis receiving card yang kompatibel.
12. Kapasitas controller.
13. Kebutuhan refresh rate.
14. Konfigurasi modul LED.
15. Kebutuhan maintenance dan spare part.

---

# Tips Memilih Video Processor

Jangan hanya melihat jumlah port input. Beberapa spesifikasi yang perlu diperhatikan antara lain:

### Input dan Output

Pastikan processor memiliki input yang sesuai dengan sumber video yang digunakan.

### Resolusi

Periksa kemampuan input dan output processor, termasuk kemampuan scaling.

### Refresh Rate

Untuk aplikasi tertentu seperti event, kamera, atau produksi video, refresh rate menjadi faktor yang penting.

### Multi-Window

Jika videotron digunakan untuk menampilkan beberapa sumber sekaligus, pilih processor yang mendukung multi-window atau picture-in-picture.

### Switching

Untuk kebutuhan profesional, perpindahan sumber video yang cepat dan stabil dapat menjadi pertimbangan penting.

### Kemudahan Operasional

Processor yang mudah dikonfigurasi akan mempermudah operator saat melakukan pengaturan dan pergantian sumber konten.

---

# Tips Memilih Receiving Card

Receiving card harus kompatibel dengan sistem LED yang digunakan.

Perhatikan beberapa faktor berikut:

* Kapasitas pixel
* Jumlah output
* Jenis modul LED
* Scan mode
* Data group
* Refresh rate
* Grayscale
* Dukungan konfigurasi modul
* Kompatibilitas dengan controller
* Dukungan sistem monitoring
* Ketersediaan spare part

Jangan mengganti receiving card dengan tipe berbeda tanpa memastikan kompatibilitasnya dengan sistem LED.

---

# Mengapa Kompatibilitas Sangat Penting?

Videotron merupakan sistem yang terdiri dari banyak komponen yang saling terhubung.

Misalnya:

**LED Module + Hub + Receiving Card + Sending Card + Controller + Video Processor + Power Supply**

Jika salah satu komponen tidak kompatibel, sistem dapat mengalami masalah.

Contohnya receiving card yang tidak sesuai dengan jenis modul LED dapat menyebabkan:

* Warna tidak normal
* Modul tidak menyala
* Mapping salah
* Scan tidak sesuai
* Gambar berkedip
* Refresh rate tidak optimal

Karena itu, penggantian komponen sebaiknya mengikuti konfigurasi dan spesifikasi sistem yang sudah digunakan.

---

# Kesimpulan

**Video processor dan receiving card memiliki fungsi berbeda tetapi saling mendukung dalam sistem videotron.**

Video processor berfungsi mengolah sumber video, melakukan scaling, mengatur resolusi, aspect ratio, switching, dan berbagai fungsi pengolahan tampilan lainnya.

Sementara itu, receiving card berfungsi menerima data dari sistem controller dan mendistribusikannya ke modul LED sesuai konfigurasi dan mapping yang telah ditentukan.

Memahami perbedaan kedua komponen ini akan membantu dalam memilih perangkat yang tepat, melakukan instalasi, serta melakukan troubleshooting ketika videotron mengalami gangguan.

Untuk mendapatkan sistem videotron yang stabil, komponen seperti **video processor, controller, receiving card, LED module, power supply, kabel data, dan sistem kelistrikan** harus dirancang sebagai satu kesatuan, bukan dipilih secara terpisah.

Jika Anda sedang merencanakan pemasangan **videotron indoor, outdoor, LED Display, atau digital signage**, spesifikasi controller dan receiving card sebaiknya disesuaikan dengan ukuran layar, pixel pitch, resolusi, serta kebutuhan konten.
